Modélisation 3D de l'atelier
A partir du plan du cabanon servant de base à l'atelier et des prises de cotes, j'ai pu dessiner l'atelier entier pour avoir des dimensions précises pour organiser tout l'aménagement intérieur.
Conception et fabrication de rangements pour l'atelier :
un projet mêlant Conception 3D, fabrication métallique et bois
Lorsque mon père et moi avons déplacé les meubles de l'atelier venant de l'ancien garage vers le nouvel atelier, nous avions réutilisé tous les meubles. Mais certains ne convenaient plus ou empêchaient d'avoir de la place dans l'atelier. Il fallait donc revoir l'aménagement et les meubles de rangement. Nous avions une grande quantité de caisses jaunes en stock, nous voulions donc les réutiliser. Il était aussi nécessaire de garder des casiers gris de rangement car ils étaient assez pratiques.
Nous avons une grande quantité de cornières en acier qui ont été achetées pour l'occasion. Je dois donc les réutiliser au maximum.

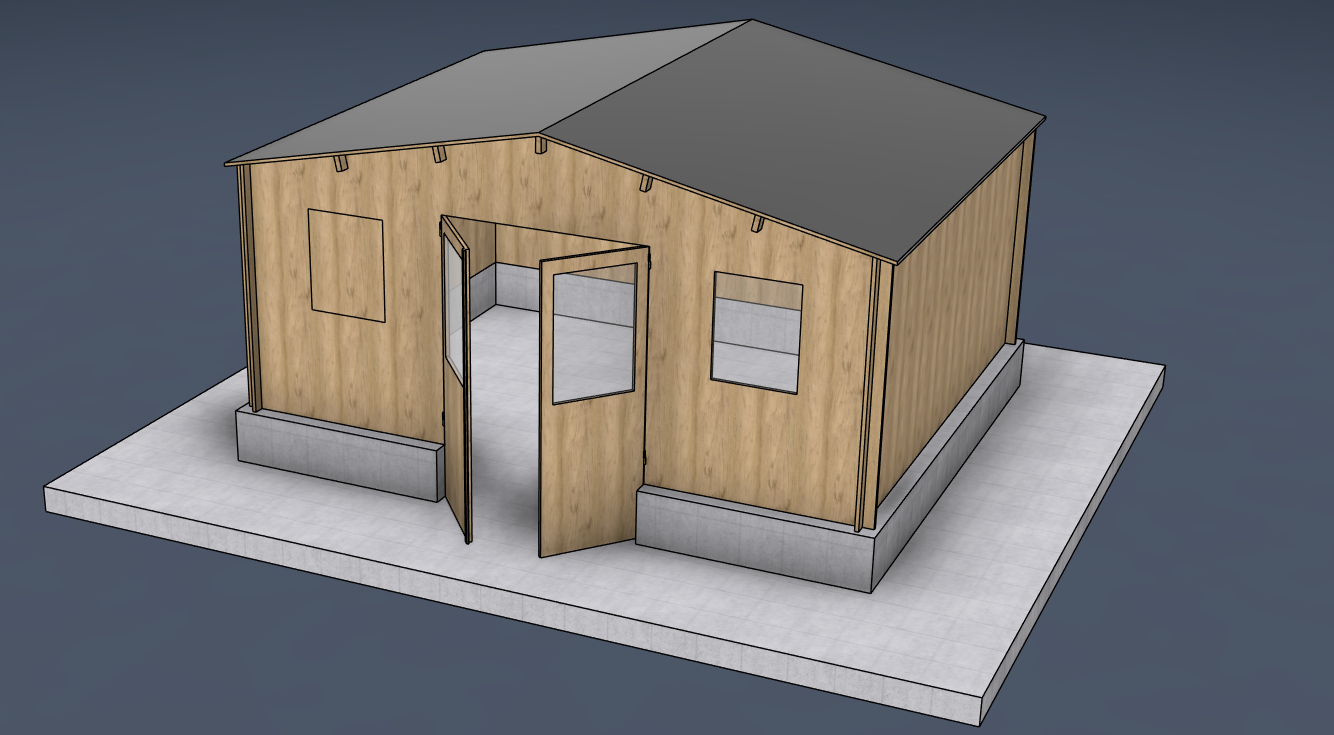

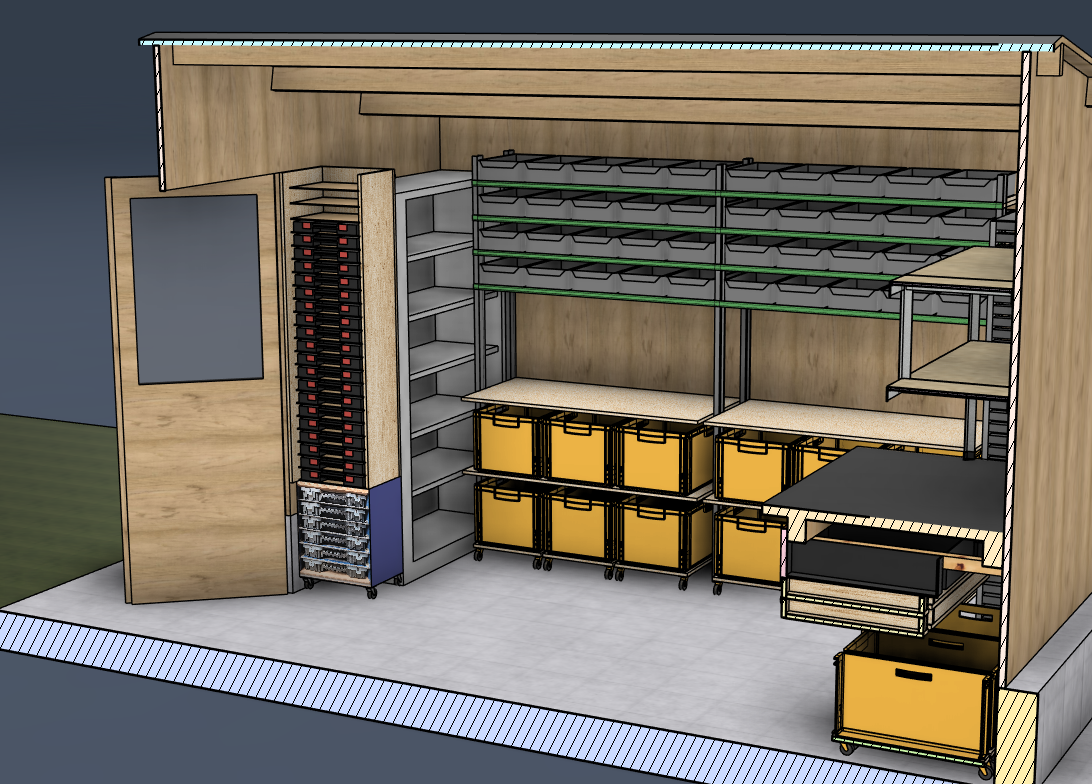

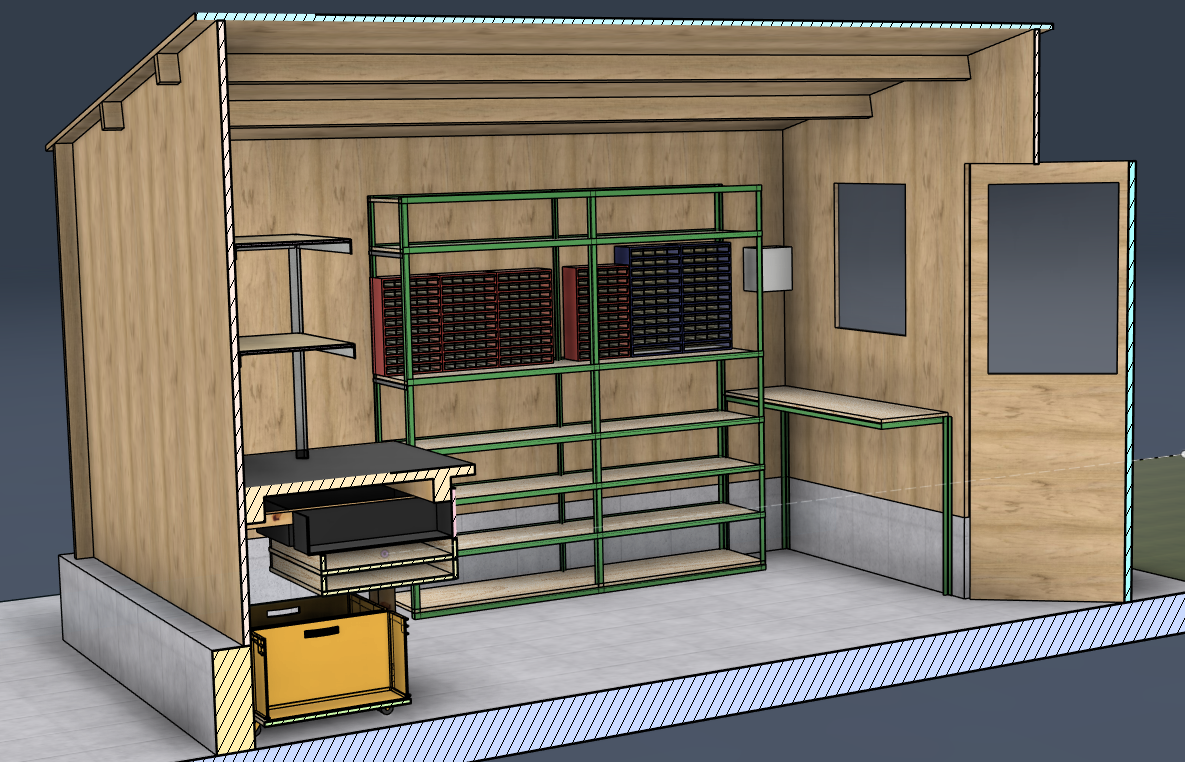

CAO de l'atelier
A partir du plan du cabanon servant de base à l'atelier et des prises de cotes, j'ai pu dessiner l'atelier entier pour avoir des dimensions précises pour organiser tout l'aménagement intérieur.

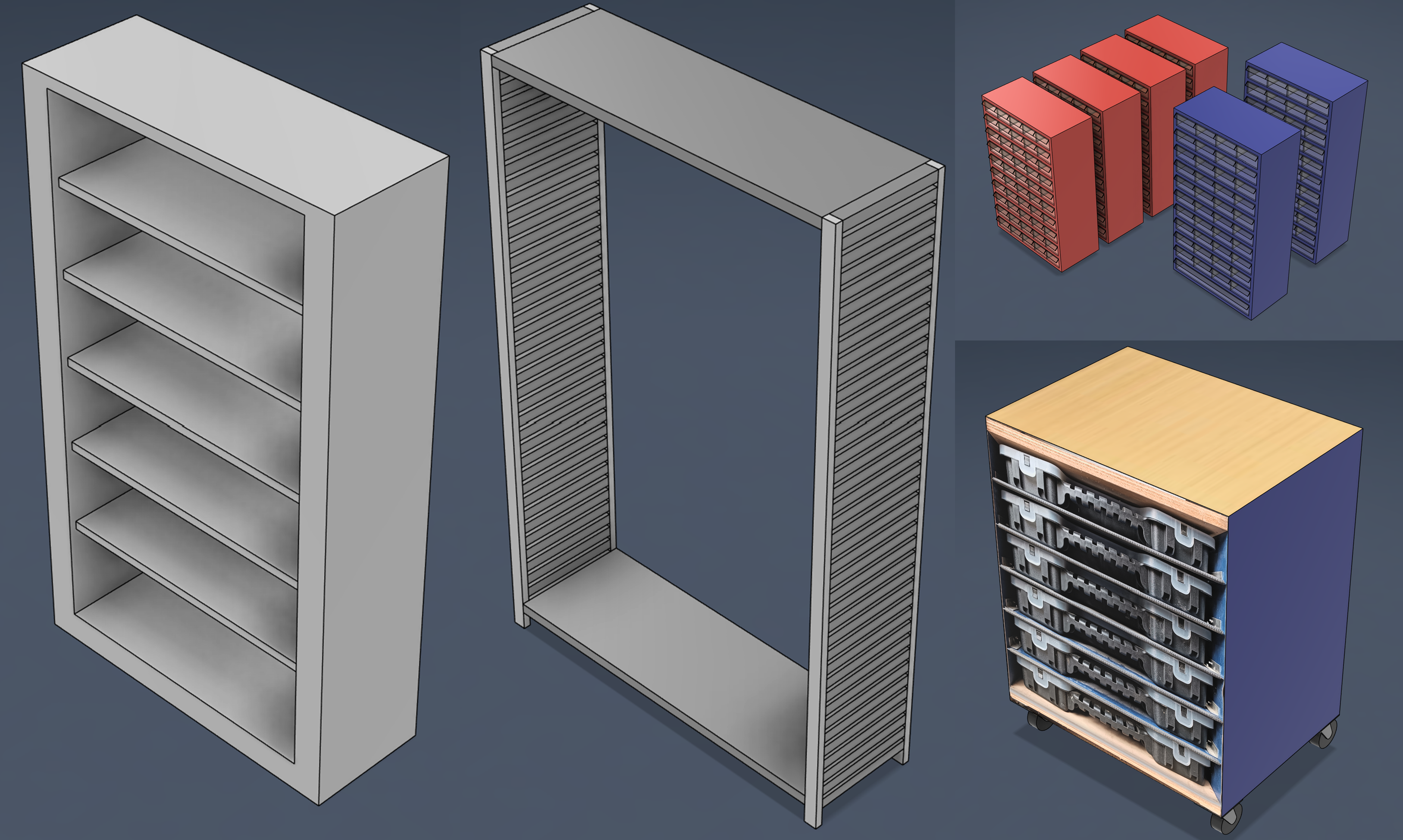

CAO de rangements
Pour optimiser au mieux l'espace dans l'atelier, j'ai dessiné les rangements qu'on souhaitait garder. Il y a 2 étagères métalliques, des petits casiers de composants et un meuble avec des caisses de vis.
Il y a également l'établi qu'on a gardé mais celui-ci va être modifié, je vous le présenterai juste après.

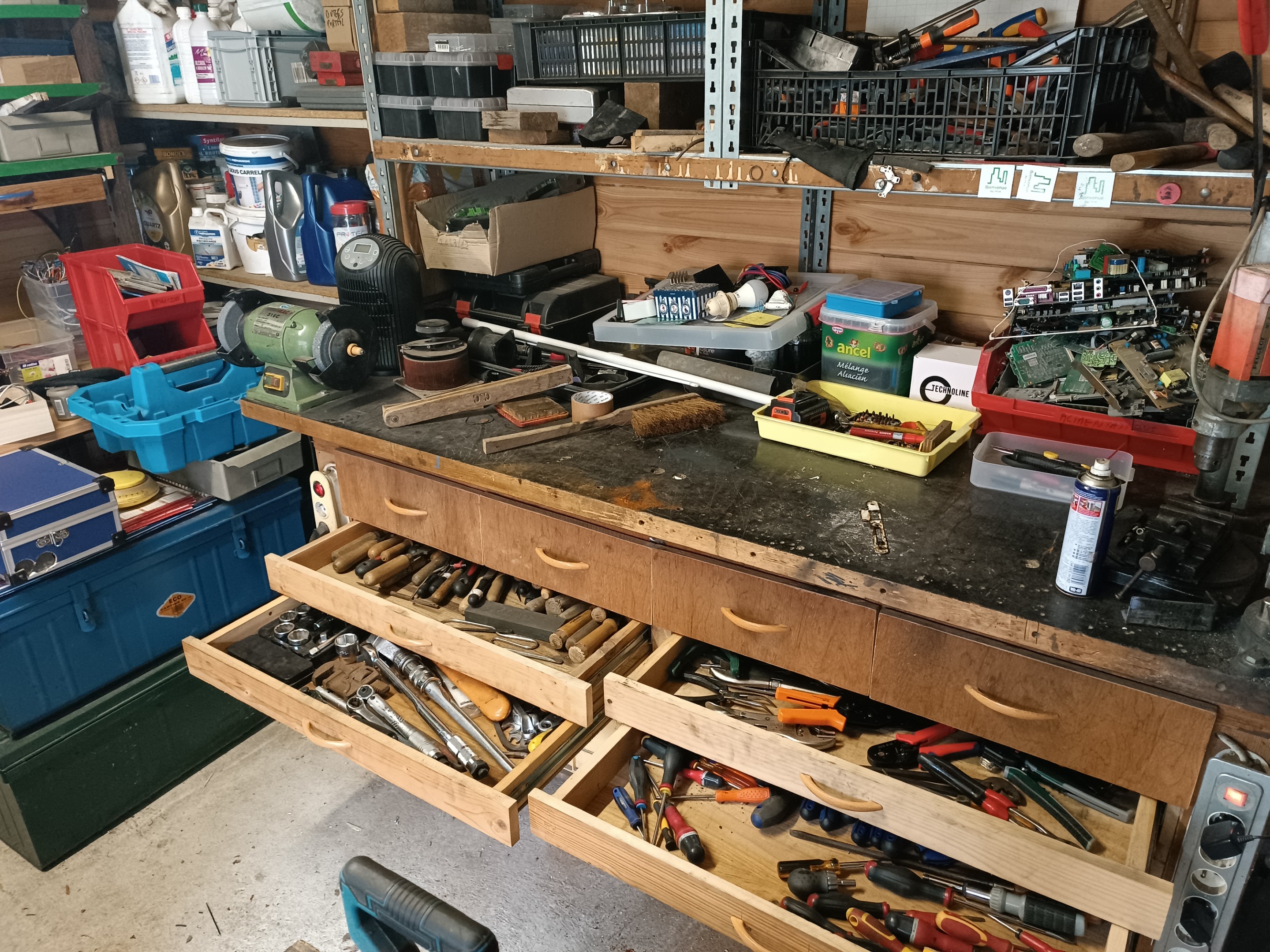

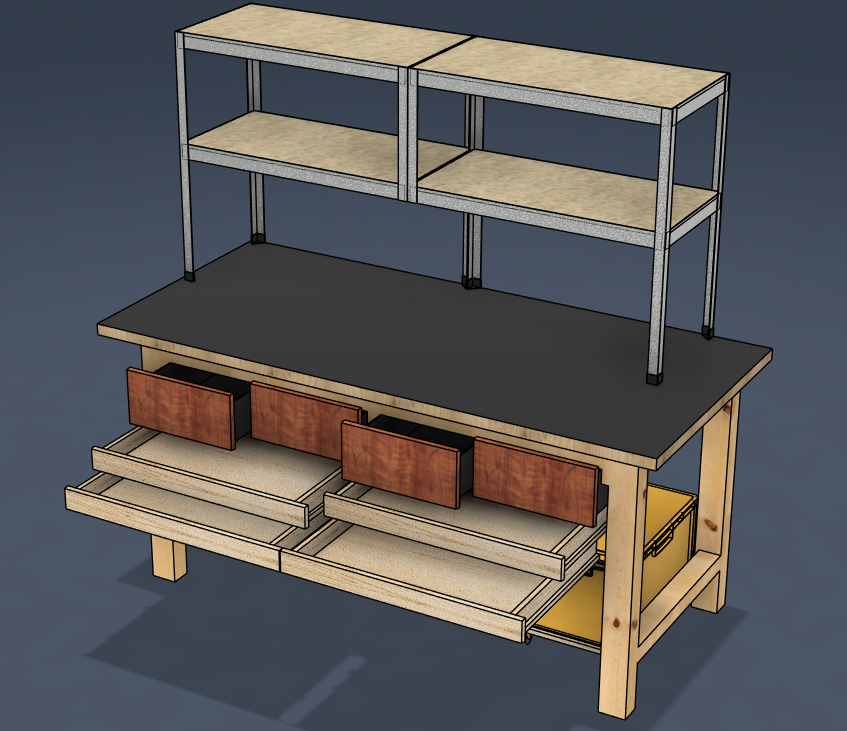

CAO de l'établi
De base l'établi était seulement une table sur laquelle on posait des choses et où des pièces en métal étaient stockées en dessous.
Pour les rangements, j'ai décidé d'inclure des tiroirs directement dans l'établi pour avoir une proximité d'outils à côté de soi lorsqu'on bricole.
Les 4 premiers tiroirs sont pour les outils de mesure et de marquage, les mèches de perçage, les embouts de vis, les scies cloche et les tarauds.
Les tiroirs plus fin sont pour les tournevis, les pinces, les limes et les clés/douilles de serrage.
J'ai ajouté des caisses jaunes sur roulettes pour plus de rangements.

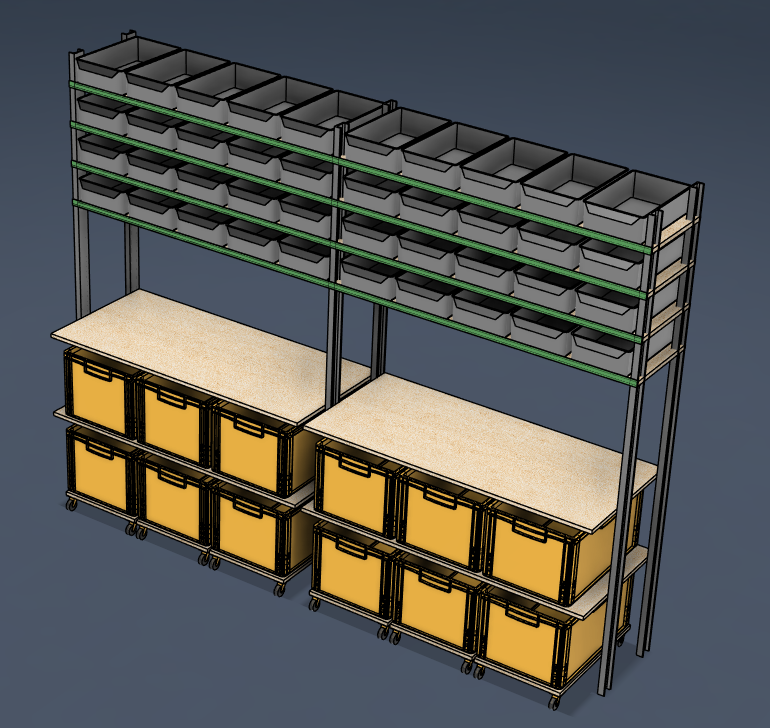

CAO de l'étagère métallique n°1
C'est l'étagère principale car elle a le plus de rangements et fait aussi office d'établi. J'ai utilisé des rails en U (stock) comme montants de la structure car c'est plus solide que les cornières que j'ai. Les cornières sont assez résistantes pour soutenir tous les casiers malgré leur potentiel poids élevé.
Il fallait placer des rangements, donc j'y ai ajouté les grandes caisses jaunes à la fois sur un étage et au sol avec des roulettes.
J'ai fait une structure rectangulaire utilisant les cornières pour y fixer les grands plateaux de l'établi et de support des caisses.

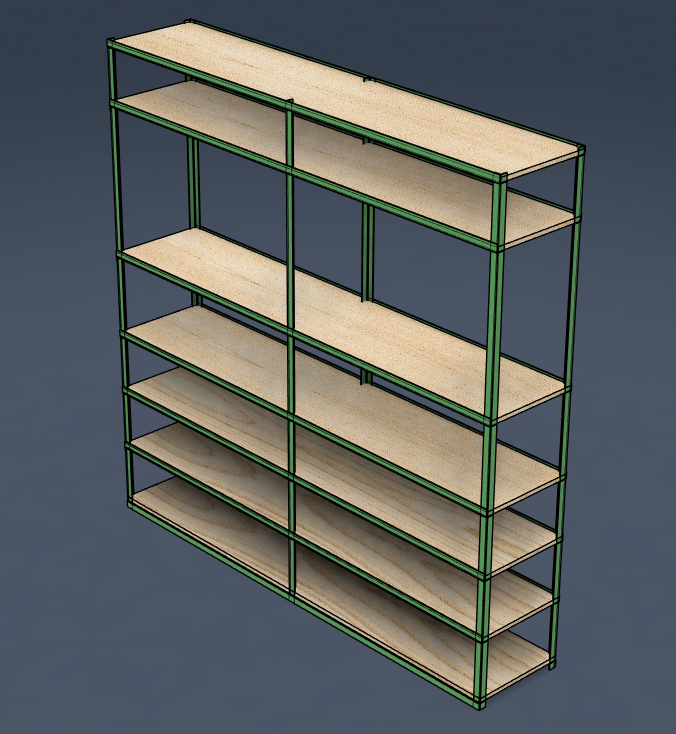

CAO de l'étagère métallique n°2

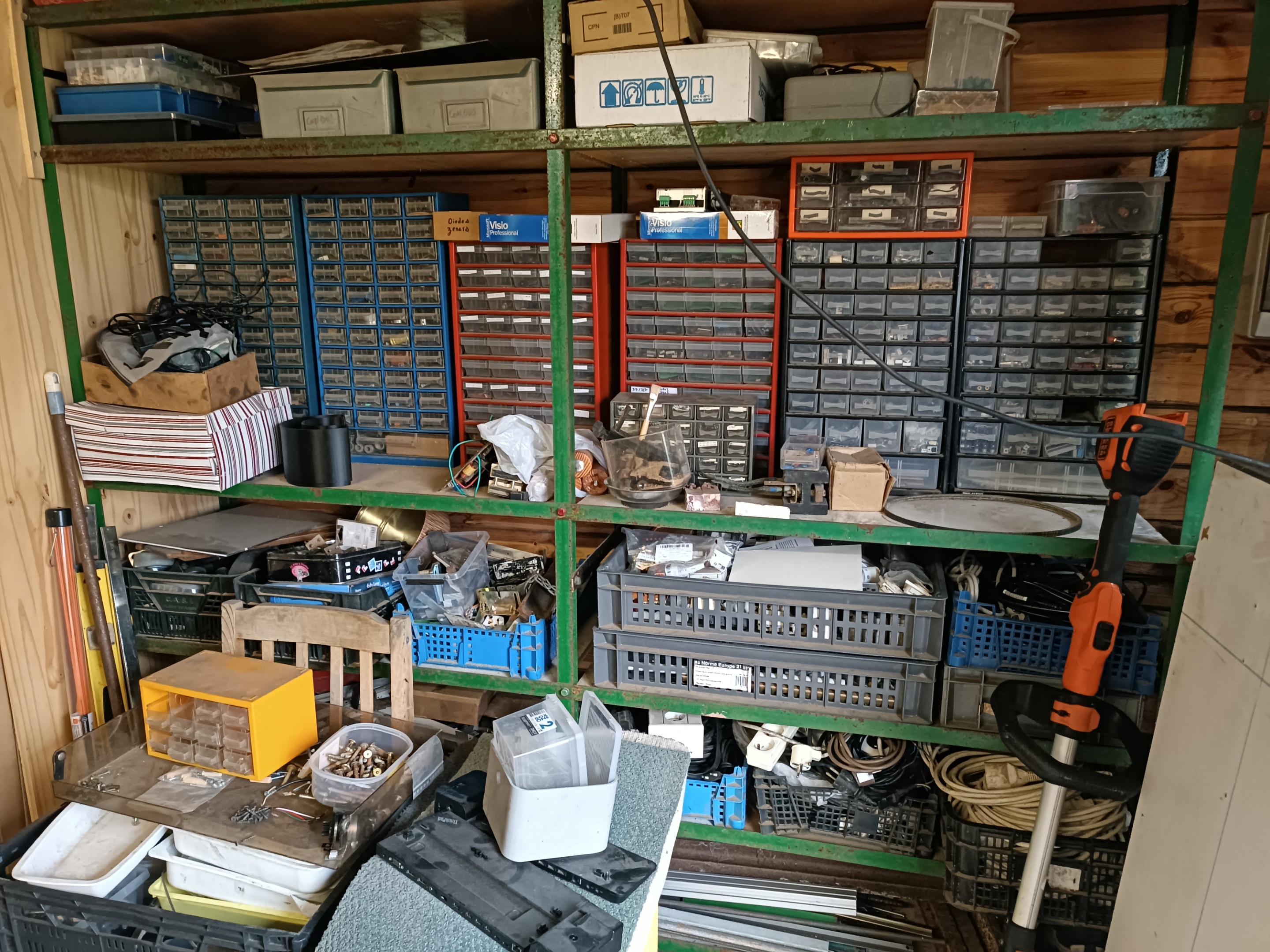

Sur cette étagère je dois placé les petits casiers de composants, le stock de pièces métalliques, plats et cornières métalliques, et disposer des boîtes d'outils.
J'utilise donc des cornières pour faire la structure de l'étagère.

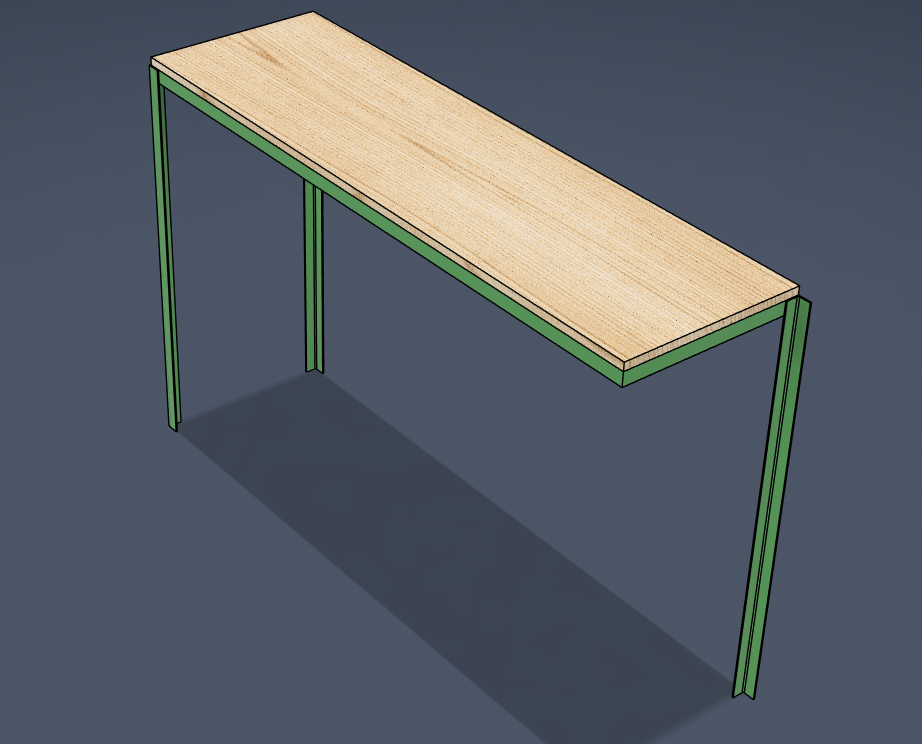

CAO d'une tablette
Il fallait également une petite table à l'entrée de l'atelier pour poser le poste radio pour bricoler en musique. Le compresseur sera placé juste en dessous. La structure est aussi composée du même type de cornières que pour toutes les étagères.

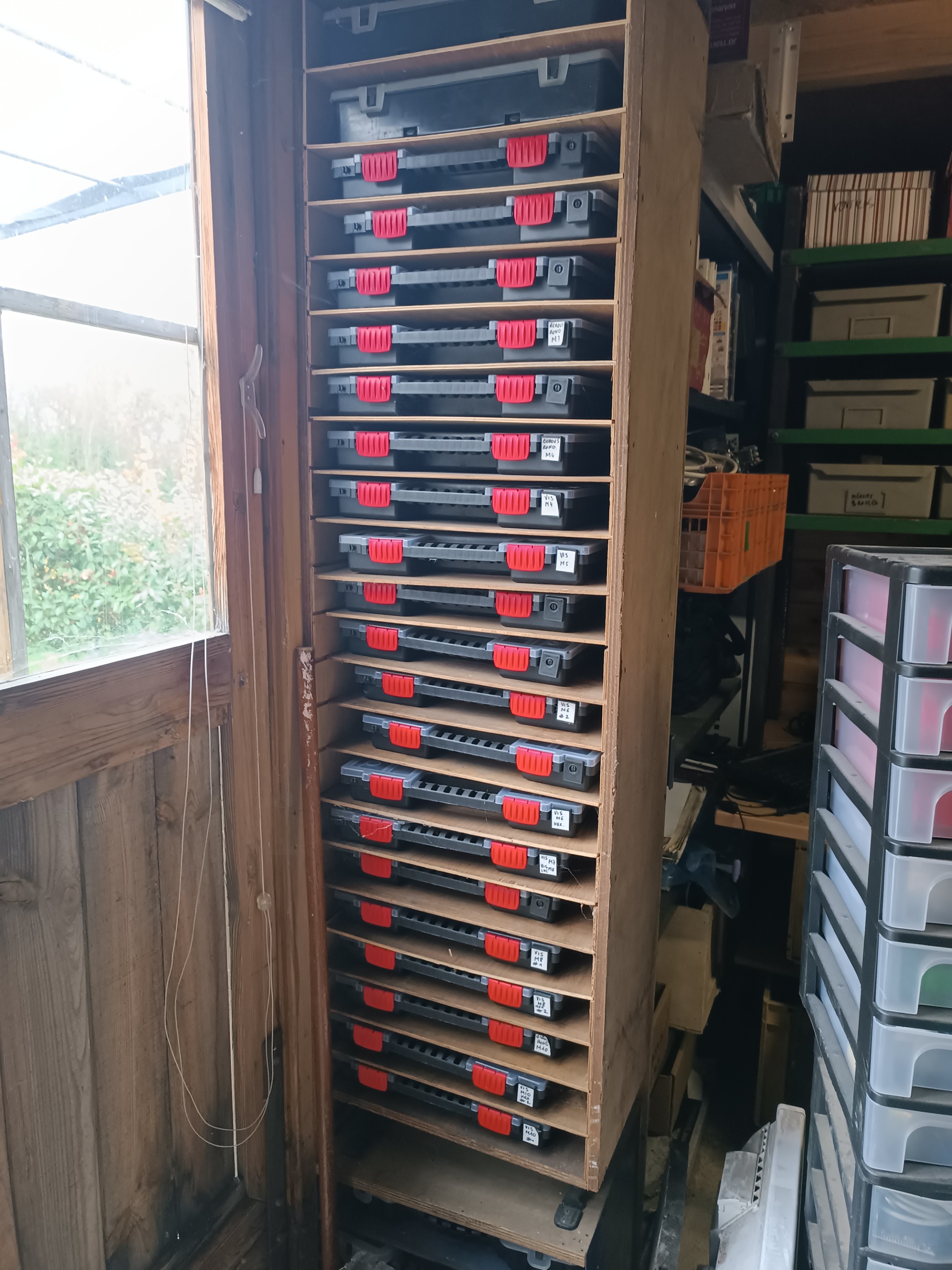

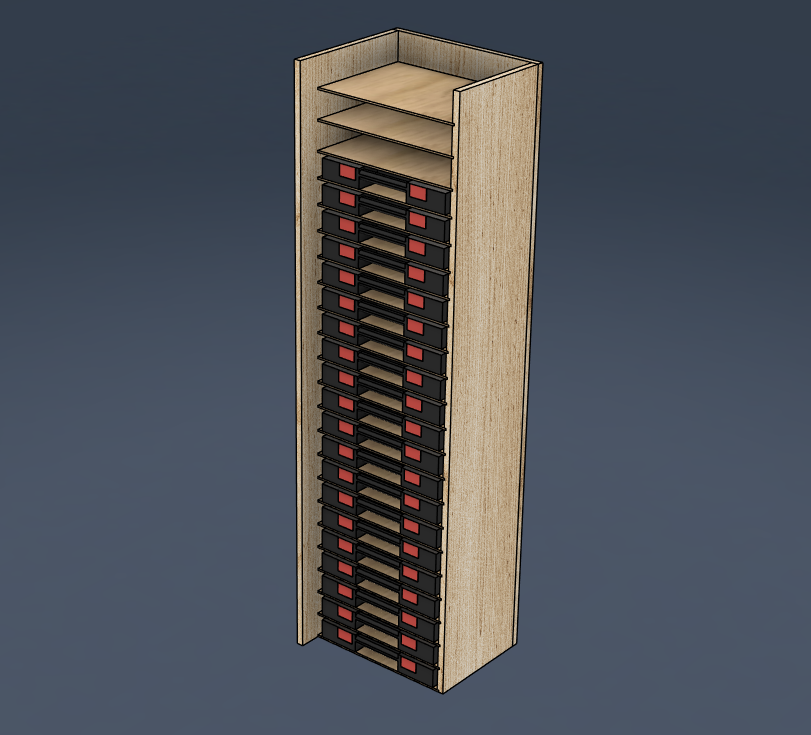

CAO de rangement de caisses
Nous avons 20 caisses de rangement pour les vis à métal (achetées pour l'occasion). Il fallait trouver un moyen de les ranger correctement.
Les mettre dans une colonne était le plus optimal d'un point de vue encombrement. J'ai donc dessiné un meuble utilisant des planches de bois en stock en positionnant les caisses pour optimiser la taille du meuble.

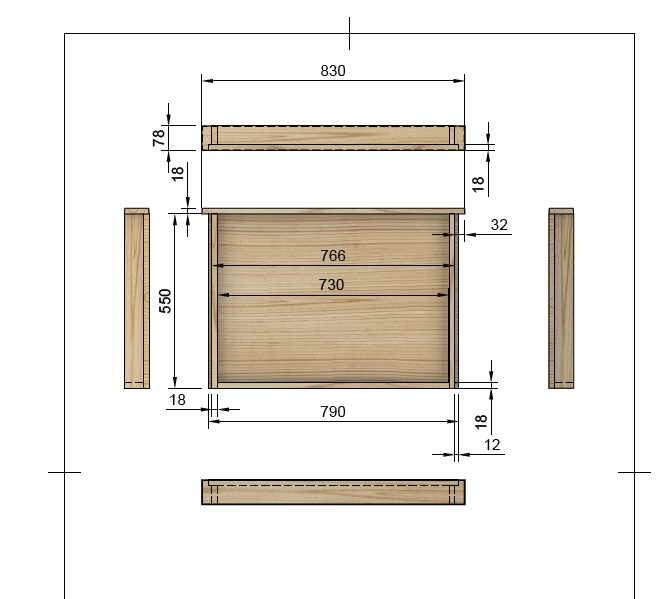

J'ai réalisé quelques plans nécessaires à la fabrication de ces rangements. Ils sont disponibles ici.

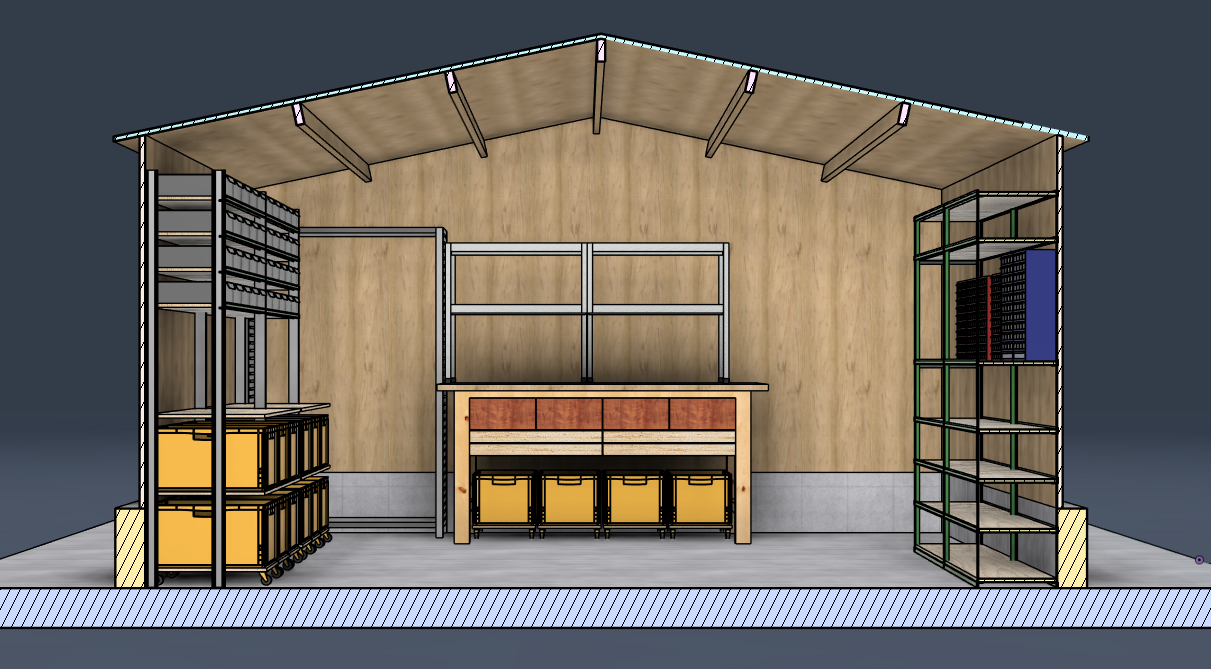

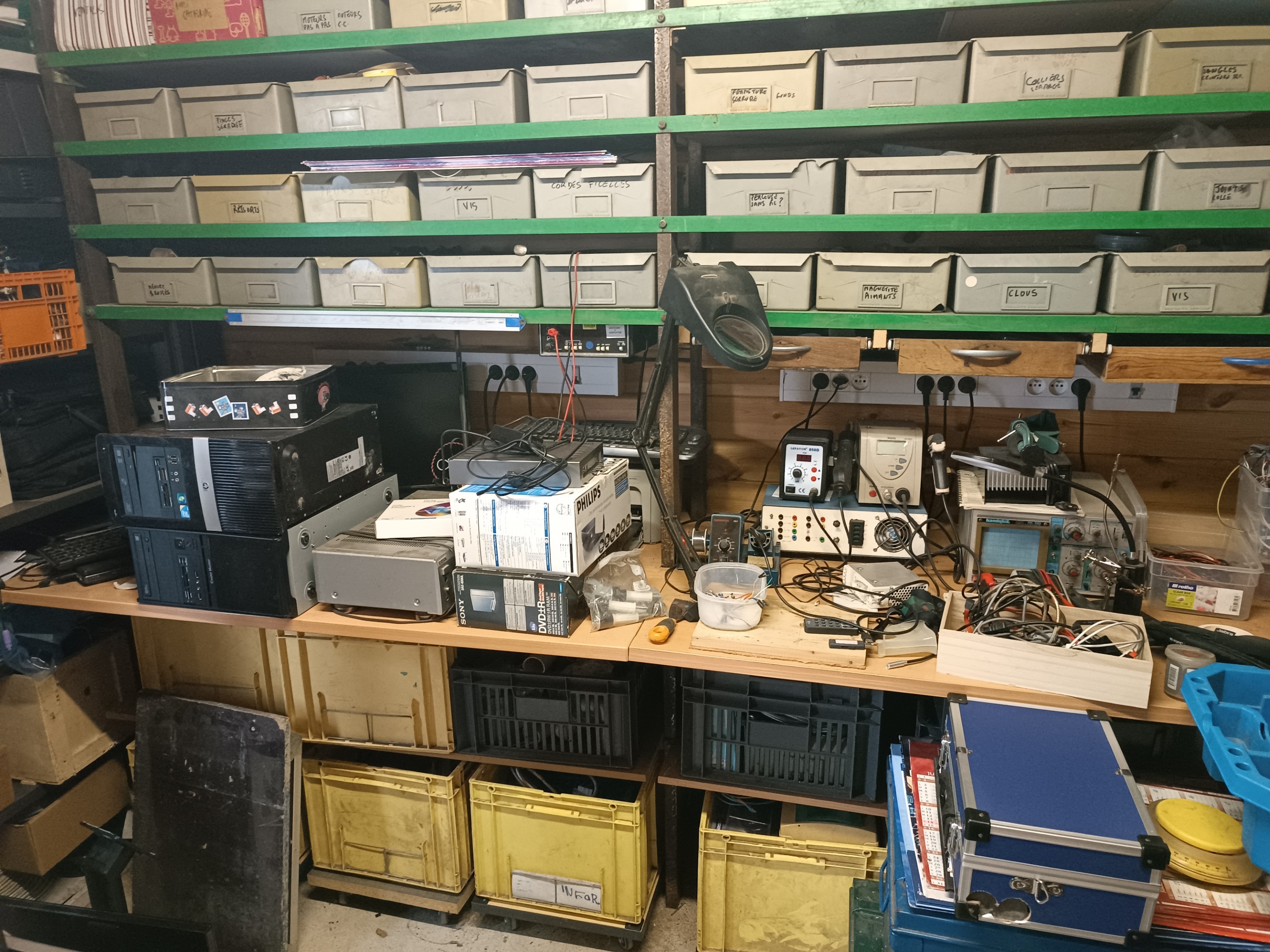

Tout l'atelier est maintenant bien rempli et organisé. Tout tient bien en place et permet d'avoir plus de place dans le cabanon pour bricoler et fabriquer d'autres projets.
Ce projet m'a permis de perfectionner mes compétences en conception 3D et en création de plans de définition. Cela m'a aussi permis d'approfondir ma maîtrise de la fabrication manuelle.
